Что такое рекуператор воздуха и для чего он нужен

Рекуператор нужен для вентиляции дома, притока свежего и чистого воздуха. Использовать его можно даже зимой — устройство нагревает входящие воздушные потоки, причем не тратя на это электроэнергию

Рассказываем, что такое рекуператор, как он работает и в чем его отличия от бризера.

Что это

Как работает

Виды

Частые вопросы

Главное

Эксперты в этом материале:

Андрей Сергеев, руководитель компании по установке и обслуживанию климатического оборудования, консультант направления «Климатическое оборудование» TDM Electric;

Федор Васильев, эксперт по строительным материалам, основатель и генеральный директор компании «Главснаб».

Содержание

Что такое рекуператор

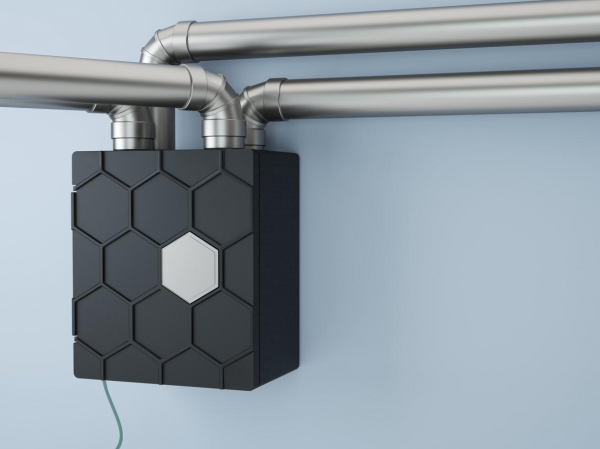

Большинство бытовых рекуператоров потребляют 30–100 Вт/ч — примерно как лампочка(Фото: Studio Harmony / Shutterstock / FOTODOM)

Рекуператор — это вентиляционное оборудование, которое забирает тепло воздуха из помещения и передает его свежему, поступающему с улицы [1]. Так происходит непрерывное вентилирование внутри квартиры, дома и любого другого помещения без потери тепла.

Например, если открыть окно на проветривание зимой, то вместе со свежим и чистым воздухом в комнате почти сразу понизится температура, потому что на улице холодно. С рекуператором такого не происходит: свежий воздух поступает без сквозняков, а температура в помещении не падает. Летом рекуператор работает по обратному принципу: забирает кондиционированный воздух из помещения и охлаждает входящие потоки.

Какие виды вентиляции бывают и как ее сделать в загородном доме

Устройство рекуператора

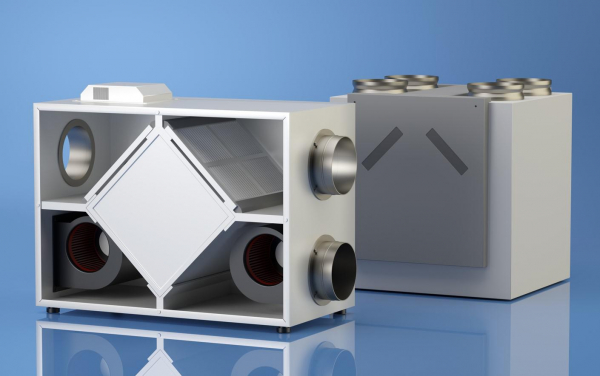

Внешне рекуператор похож на короб, из которого выходят отверстия для притока и вывода воздуха(Фото: ООО «СПЕКТР»)

Основной элемент рекуператора — теплообменник. Благодаря ему тепло передается без смешивания выходящих и входящих воздушных потоков. Внутренняя компоновка рекуператоров, их мощность и дополнительные функции отличаются. Но базово устройство выглядит так:

корпус: это внешний кожух, за которым скрыты все рабочие детали устройства. Его делают из алюминия, оцинкованной стали или пластика. Он обеспечивает защиту и изоляцию внутренних элементов;

теплообменник: это элемент, в котором происходит передача тепла. Существуют пластинчатые, роторные, гликолевые, камерные виды теплообменников. У каждого свои производительность и назначения. Например, для крупных промышленных объектов;

вентиляторы: обычно их два — один для приточного воздуха, второй для вытяжного;

фильтры: очищают воздух от пыли и других загрязнений. Их устанавливают на входе и выходе;

электронные блоки: позволяют управлять системой дистанционно (регулировать скорость вентиляторов, температуру и другие параметры работы рекуператора);

система отвода: нужна для отвода конденсата, который образуется на теплообменнике в холодное время года.

Андрей Сергеев, руководитель компании по установке и обслуживанию климатического оборудования, консультант направления «Климатическое оборудование» TDM Electric:

— Для бытовых нужд в основном используют пластинчатые рекуператоры. Оборудование роторного и гликолевого типа применяют в производственных помещениях, они самые мощные.

Рекуператоры пластинчатого типа просты в производстве и эксплуатации, что обеспечивает достаточно низкую стоимость по сравнению с рекуператорами других типов. Главным недостатком пластинчатого рекуператора является то, что при понижении уличной температуры его эффективность резко падает. Это происходит из-за обмерзания пластин, в результате теплообмен прекращается. В этом случае для экстремально низких температур, что нечасто бывает, например, в Москве и области, дополнительно перед рекуператором пластинчатого типа устанавливаются догреватель.

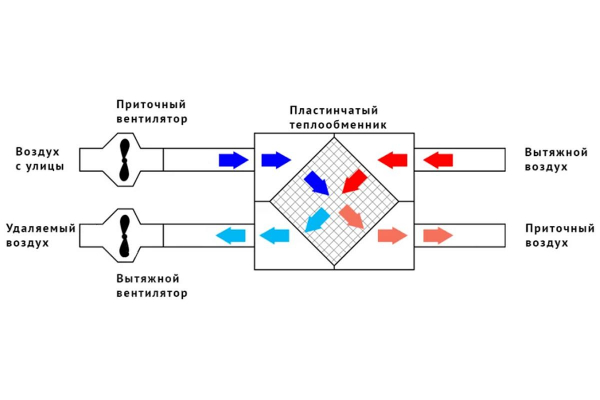

Принцип работы рекуператора

Рекуператор работает так: воздух, который удаляется из помещения, обменивается через теплообменник температурой с воздухом, поступающим с улицы. Так происходит не только обмен теплом, но и влажностью. В итоге в помещение поступает уже подогретый чистый и свежий воздух:

Вентилятор подает свежий и прохладный воздух с улицы в рекуператор;
Одновременно другой всасывает теплые воздушные массы из помещения;
Входящие и исходящие потоки попадают внутрь рекуператора по независимым каналам (не смешиваясь) и проходят через теплообменник;
Теплый исходящий воздух нагревает теплообменник, который отдает это тепло входящему воздуху с улицы;
Затем нагретый свежий воздух поступает в систему вентиляции дома, вытесняя застоявшийся воздух;
Вместе с этим вытяжка рекуператора выводит наружу воздух из помещения.

Федор Васильев, эксперт по строительным материалам, основатель и генеральный директор компании «Главснаб»:

— Допустим, у вас двухэтажный дом площадью 100 кв. м и для него нужно подобрать рекуператор. Сначала нужно рассчитать необходимую производительность. По нормам на одного человека требуется 30 куб. м свежего воздуха в час. Для семьи из четырех человек минимальная мощность рекуператора — 120 куб. м в час.

Если дом находится в средней полосе с морозами до -20 °C, можно выбрать пластинчатый рекуператор с функцией разморозки или же роторный. В северных регионах с более суровыми зимами лучше сразу брать роторную модель — она надежнее работает в мороз.

Большинство бытовых рекуператоров потребляют 30–100 Вт/ч —примерно как лампочка. Например, модель на 150 куб. м в час при круглосуточной работе расходует около 35 кВт в месяц. Высокий КПД (до 90%) позволяет экономить на отоплении, вложения обычно окупаются за два-три года. В итоге для дома площадью 100 кв. м с круглогодичным проживанием оптимален пластинчатый или роторный рекуператор производительностью 120–150 куб. м в час.

Для чего нужен рекуператор

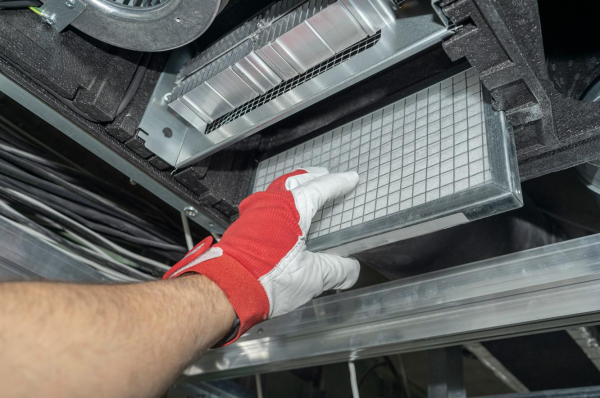

Рекуператор работает постоянно, поддерживая баланс по температуре и влажности(Фото: Angelika Smile / Shutterstock / FOTODOM)

Рекуператор — это вентиляционное оборудование. Его установка решает сразу несколько задач:

постоянный приток свежего воздуха. По нормам в жилые помещения в час должно поступать минимум три куба воздуха в расчете на 1 кв. м;

отвод углекислого газа, запахов. В жилых помещения воздух не должен застаиваться, для комфортного пребывания необходим приток кислорода;

поддержание воздухообмена. В течение дня воздух в помещении должен полностью обновляться от двух — четырех раз до семи. Это зависит от площади и назначения;

удаление избыточной влаги. Комфортной для жилых помещений считается влажность 40–50%. Когда домовые вентиляции не справляются с этим и в помещении слишком влажно, то регулировать показатель можно в том числе с помощью рекуператора;

снижение теплопотерь. Это особенно актуально зимой или в регионах, где большую часть года холодно. Воздухообмен через рекуператор исключает сквозняки и приток морозного воздуха;

поддержание здорового микроклимата. Рекуператор работает постоянно, поддерживая баланс по температуре и влажности. Дополнительные фильтры в устройстве очищают воздух, исключая загрязнения.

Виды рекуператоров

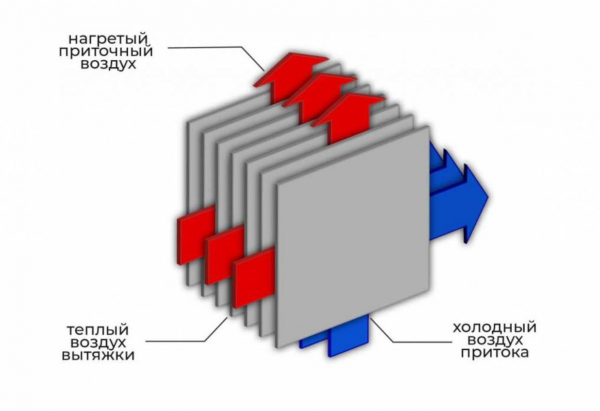

В пластинчатые рекуператоры воздух проходит через тонкие пластины, тепло передается без смешивания потоков(Фото: Toomko / Shutterstock / FOTODOM)

Существует несколько типов рекуператоров, их выбор зависит от климата, где находится дом, площади и бюджета. Два наиболее распространенных вида — пластинчатые и роторные. Принцип работы у них один и тот же, но внутреннее устройство отличается.

Пластинчатые

Чаще всего такие рекуператоры устанавливают в частных домах и квартирах(Фото: Heatclub)

Состоят из множества тонких пластин, между которыми проходят потоки воздуха. Их материал бывает разным: оцинкованная сталь, алюминий, пластик, чугун или бумага.

Пластинчатые — самые простые и доступные рекуператоры, говорит Федор Васильев. «В них воздух проходит через тонкие пластины, и тепло передается без смешивания потоков. Их КПД — 50–70%, но при морозах ниже -10 °C они могут обмерзать. Для умеренного климата — хороший вариант», — добавляет эксперт.

Роторные

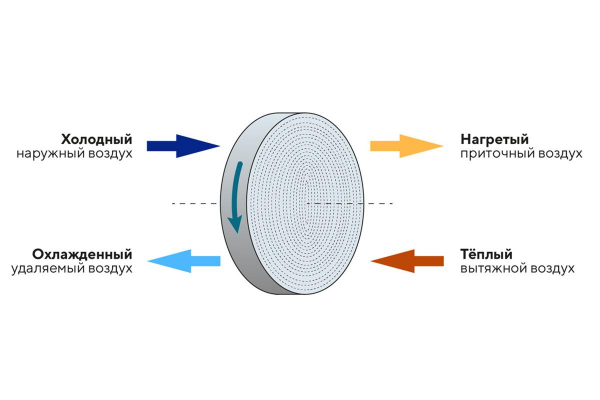

Конструкция роторных рекуператоров более сложная, что влияет на цену(Фото: ООО «ВентМастер+»)

Внутри таких устройств установлен вращающийся ротор, который поочередно проходит через теплый и холодный потоки, перенося тепло. «Роторные рекуператоры эффективнее (КПД до 85%) и лучше работают в холода, потому что вращающийся теплообменник меньше покрывается инеем. Однако они дороже и требуют периодического обслуживания. Менее распространены системы с промежуточным теплоносителем (подходят для производств) и устаревшие камерные модели, которые сейчас почти не используют», — говорит Федор Васильев.

Чем рекуператор отличается от бризера

Бризер — это тип вентиляционного оборудования, которое работает на приток свежего воздуха. А вот отработанные газы из помещения он не отводит. Это происходит через имеющиеся внутридомовые вентиляционные каналы. Как и рекуператор, бризер тоже фильтрует и согревает воздух. Последнее он делает при помощи встроенного электрического нагревательного элемента.

Принцип работы: оба устройства, рекуператор и бризер, забирают свежий воздух с улицы. Но наружу его выводит только рекуператор. Установка бризера возможна только с работающей вытяжной системой в доме.

Фильтрация: есть в рекуператоре и в бризере. Но у последнего система очистки воздуха, как правило, сильнее. Обычно это многоступенчатые фильтры, включая грубую очистку, HEPA или угольные фильтры.

Теплообмен: рекуператор использует тепло выходящего воздуха, бризер нагревает его с помощью электрического элемента.

Монтаж: бризеры обычно вешают на стену возле окна для удобства забора воздуха. Рекуператор можно расположить практически в любой точке, например в стене или в канальной вентиляции.

Частые вопросы

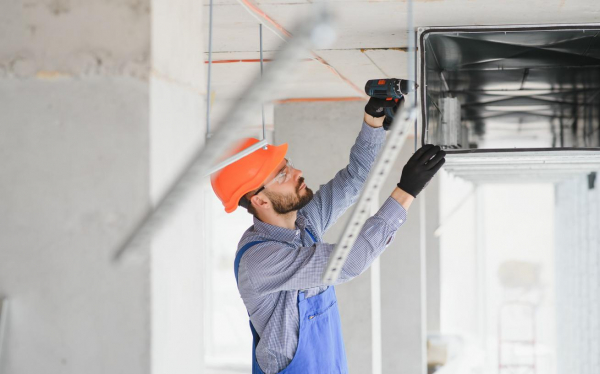

Если дом находится в средней полосе с морозами до -20 °C, можно выбрать пластинчатый рекуператор с функцией разморозки или же роторный(Фото: Studio Harmony / Shutterstock / FOTODOM)

Где нельзя ставить рекуператор

Основным ограничением при установке рекуператора является высота потолков, говорит Андрей Сергеев. Из-за разветвленной сети воздуховодов они серьезно опускаются. «Если для помещений с высотой 3,2 м опуск в 150 мм не критичен, то для помещений с низкими потолками важен каждый сантиметр. В остальном ограничений нет», — говорит эксперт.

Как рекуператор работает зимой

Разные модели ведут себя по-разному, говорит Федор Васильев. Пластинчатые рекуператоры при -10 °C и ниже начинают обмерзать. «В таких случаях автоматика либо временно отключает приток, либо включает подогрев, но это увеличивает энергопотребление. Роторные модели лучше переносят холода до -25 °C и ниже. Однако если в вашем регионе бывают экстремальные морозы, стоит предусмотреть резервную систему вентиляции», — говорит эксперт.

Главное о рекуператоре

Рекуператор — это вентиляционное оборудование для подачи свежего воздуха и отвода грязного из помещения. Он работает от сети, блок монтируют в стену или канальные системы воздухоотведения.

Отличие рекуператора от других систем — в естественном подогреве воздуха. Это происходит через теплообменник, который забирает тепло выходящего воздуха из помещения, а после отдает его потокам, поступающим снаружи.

Два основных вида рекуператоров — пластинчатые и роторные. Об работают по одному и тому же принципу, но конструкция у них разная. Пластинчатые — более бюджетный вариант, они же хуже переносят сильные морозы. Роторные более сложные в устройстве, их используют в регионах с особенно холодными зимами.
